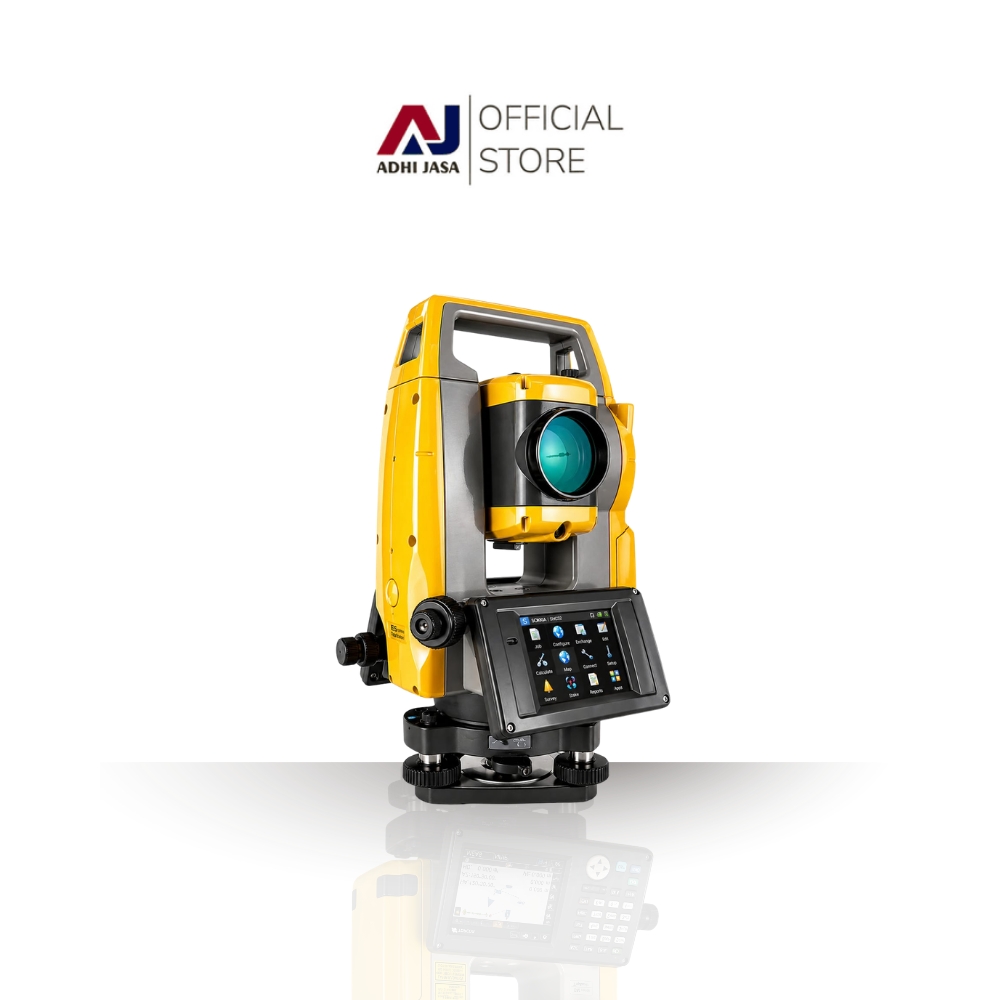

Total Station Topcon OS-201
Mencari Total Station profesional
dengan akurasi tinggi, layar sentuh,
dan software pengukuran yang lengkap
untuk pekerjaan survei dan konstruksi?
Total Station Topcon OS-201
merupakan instrumen pengukuran
dari keluarga OS-200 Series
yang dirancang untuk membantu
surveyor mengukur sudut, jarak,
koordinat, serta melakukan
pengolahan data secara langsung
di lapangan.
Selain itu, Topcon OS-201
memiliki akurasi sudut 1 detik,
teknologi reflectorless,
layar sentuh berwarna 3,5 inci,
serta software MAGNET Field
untuk mendukung pekerjaan survei.
Akurasi Sudut 1 Detik untuk Pengukuran Presisi
Salah satu keunggulan utama
Total Station Topcon OS-201
adalah ketelitian sudut
1″ atau 1 detik
berdasarkan ISO 17123-3.
Tingkat akurasi tersebut
mendukung pekerjaan
pengukuran titik kontrol,
detail topografi, konstruksi,
dan berbagai kegiatan
engineering survey.
Di samping itu,
Topcon OS-201 memiliki
dual-axis liquid tilt sensor
dengan rentang kerja
hingga ±6 menit.
Kompensator ini membantu
mengoreksi kemiringan
instrumen dalam batas
kerja yang ditentukan.
Dengan demikian,
pengguna dapat melakukan
pengukuran sudut dan koordinat
secara teliti dengan
prosedur penyetelan alat
yang sesuai.
Reflectorless hingga 1.000 Meter
Topcon OS-201
dilengkapi teknologi
Electronic Distance Measurement
atau EDM yang memungkinkan
pengukuran jarak secara
elektronik tanpa menggunakan
prisma pada target tertentu.
Dalam kondisi rata-rata,
jangkauan reflectorless
mencapai 800 meter.
Sementara itu, dalam
kondisi pengamatan yang baik,
jangkauannya dapat mencapai
1.000 meter.
Selain itu,
pengukuran menggunakan
satu prisma memiliki
jangkauan standar
5.000 meter,
dan dapat mencapai
6.000 meter
pada kondisi yang baik.
Kemampuan ini membantu
surveyor mengukur objek
seperti bangunan,
jembatan, struktur beton,
tebing, dan berbagai titik
yang sulit dijangkau.
Teknologi EDM Cepat dan Akurat
Total Station Topcon OS-201
menggunakan EDM yang
dirancang untuk memberikan
hasil pengukuran jarak
secara cepat dan konsisten.
Akurasi jarak menggunakan
prisma mencapai
±(1,5 mm + 2 ppm × D).
Sementara itu,
pengukuran reflectorless
memiliki spesifikasi
akurasi
±(2 mm + 2 ppm × D)
pada kondisi dan rentang
pengujian yang ditentukan.
Selain itu,
pengukuran EDM memiliki
mode Fine sekitar 0,9 detik,
Rapid sekitar 0,6 detik,
dan Tracking sekitar
0,4 detik.
Oleh karena itu,
proses pengumpulan titik
koordinat dapat dilakukan
secara lebih efisien.
Layar Sentuh Berwarna 3,5 Inci
Topcon OS-201
menggunakan layar
TFT QVGA berwarna
berukuran 3,5 inci
dengan teknologi touchscreen.
Layar tersebut dilengkapi
LED backlight serta
pengaturan kecerahan
otomatis untuk memudahkan
pembacaan informasi
di lapangan.
Selain itu,
instrumen memiliki
29 tombol keyboard
dengan pencahayaan latar.
Panel pengoperasian
tersedia pada kedua sisi
alat, dengan layar sentuh
pada sisi kedua.
Dengan demikian,
pengguna memiliki fleksibilitas
dalam mengoperasikan instrumen
dan melihat data pengukuran.
MAGNET Field untuk Survei dan Stake-Out
Salah satu fitur penting
Total Station Topcon OS-201
adalah dukungan software
MAGNET Field
yang dirancang untuk
pengukuran dan pengolahan
data secara langsung.
Melalui software tersebut,
pengguna dapat melakukan
survei topografi,
pengumpulan koordinat,
pengukuran offset,
dan pekerjaan stake-out.
Selain itu,
MAGNET Field mendukung
fungsi pemetaan dan
pengelolaan data proyek,
termasuk penggunaan data
desain sesuai fitur
dan lisensi yang tersedia.
Fitur pengukuran jalan,
penampang melintang,
serta penentuan titik
konstruksi membantu
pekerjaan infrastruktur.
Dengan demikian,
pekerjaan lapangan dapat
dilakukan menggunakan
sistem pengukuran
yang lebih terintegrasi.
Guide Light untuk Membantu Stake-Out
Topcon OS-201
dilengkapi teknologi
Guide Light
untuk membantu operator
prisma menentukan
arah pergerakan
ketika melakukan stake-out.
Sistem menggunakan
lampu LED hijau dan merah
yang berfungsi sebagai
panduan visual.
Guide Light memiliki
jangkauan kerja
sekitar 1,3 hingga
150 meter dalam
kondisi yang sesuai.
Selain itu,
terdapat tombol EDM Trigger
pada bagian samping
instrumen untuk mempercepat
pengambilan data
ketika membidik target.
Tabel Spesifikasi Teknis Topcon OS-201
Berikut spesifikasi utama
Total Station Topcon OS-201
berdasarkan datasheet resmi
Topcon OS-200 Series.
| Kategori | Spesifikasi |
|---|
| Model | Topcon OS-201 |
| Seri | OS-200 Series |
| Jenis Alat | Onboard Total Station |
| Akurasi Sudut | 1″ (ISO 17123-3) |
| Resolusi Sudut | 0,5″ / 1″ |
| Kompensator | Dual-Axis Liquid Tilt Sensor |
| Rentang Kompensator | ±6′ |
| Pembesaran Teleskop | 30x |
| Resolving Power | 2,5″ |
| Panjang Teleskop | 171 mm |
| Diameter Objektif | 45 mm / 48 mm untuk EDM |
| Field of View | 1°30′ |
| Minimum Focus | 1,3 meter |
| Reflectorless Standar | 0,3–800 meter |
| Reflectorless Kondisi Baik | Hingga 1.000 meter |
| Single Prism Standar | 1,3–5.000 meter |
| Single Prism Kondisi Baik | Hingga 6.000 meter |
| Mini Prism | 1,3–500 meter |
| Akurasi Jarak Prisma | ±(1,5 mm + 2 ppm × D) |
| Akurasi Reflectorless | ±(2 mm + 2 ppm × D) |
| EDM Fine | 0,9 detik |
| EDM Rapid | 0,6 detik |
| EDM Tracking | 0,4 detik |
| Display | 3,5″ TFT QVGA Color LCD Touchscreen |
| Panel Operasi | 2 Sisi |
| Keyboard | 29 Tombol dengan Backlight |
| Sistem Operasi | Windows Embedded Compact 7 |
| Software | MAGNET Field |
| Memori Internal | 1 GB |
| Memori Eksternal | USB Flash Memory |
| Komunikasi | RS-232C, USB 2.0 Type A / Mini B |
| Bluetooth | Class 1, opsional |
| Guide Light | LED Merah dan Hijau |
| Jangkauan Guide Light | 1,3–150 meter |
| Optical Plummet | 3x |
| Laser Plummet | Opsional |
| Baterai | BDC72 Li-ion Rechargeable |
| Daya Tahan Baterai |
Sekitar 20 jam,
pengukuran jarak setiap 30 detik |
| Proteksi Fisik | IP65 |
| Suhu Operasi | -20°C hingga +60°C |
| Dimensi | 191 × 190 × 348 mm |
| Berat Instrumen |
Sekitar 5,7 kg
termasuk baterai dan tribrach |
Catatan Spesifikasi:
Jangkauan maksimum pengukuran
berlaku pada kondisi target
dan atmosfer yang mendukung.
Akurasi dan performa aktual
bergantung pada metode pengukuran,
kondisi lingkungan, dan target.
Bluetooth serta laser plummet
merupakan opsi konfigurasi.
Kelengkapan Paket Total Station Topcon OS-201
Total Station Topcon OS-201
memiliki berbagai komponen
standar pabrikan yang
mendukung pengoperasian
serta perawatan instrumen.
Berikut kelengkapan
standar menurut
brosur resmi Topcon.
- ✅ 1x Topcon OS-201
- ✅ 1x Baterai BDC72
- ✅ 1x Charger CDC77
- ✅ Power Cable
- ✅ Lens Cap dan Lens Hood
- ✅ Tool Pouch
- ✅ Precision Screwdriver
- ✅ Lens Brush
- ✅ Adjusting Pin
- ✅ Silicon Cloth
- ✅ Quick Manual
- ✅ USB Flash Drive untuk Manual
- ✅ Laser Caution Sign-board
- ✅ Carrying Case dan Strap
Informasi Paket ADHIJASA:
Tripod, prisma single,
prisma polygon, pole,
baterai tambahan,
sertifikat kalibrasi,
dan aksesoris lain mengikuti
konfigurasi paket penjualan.
Pastikan isi paket dan
garansi sesuai penawaran.
Ketahanan IP65 untuk Pekerjaan Lapangan
Topcon OS-201
dirancang untuk mendukung
pengukuran di lingkungan
survei dan konstruksi.
Perlindungan IP65
membantu melindungi instrumen
dari debu dan semburan air
sesuai standar pengujian.
Selain itu,
perangkat memiliki rentang
suhu kerja -20°C hingga
+60°C untuk penggunaan
pada kondisi lingkungan
yang sesuai.
Baterai BDC72 mendukung
pengoperasian sekitar
20 jam berdasarkan
pengujian dengan interval
pengukuran jarak 30 detik.
Dengan demikian,
instrumen dapat mendukung
pekerjaan pengukuran
lapangan dengan durasi
operasional yang panjang.
Aplikasi Total Station Topcon OS-201
Total Station Topcon OS-201
dapat dimanfaatkan
untuk berbagai kebutuhan
survei dan pengukuran
profesional.
-
Survei Topografi:
Pengambilan data koordinat,
sudut, jarak, dan elevasi.
-
Konstruksi Bangunan:
Penentuan posisi pondasi,
kolom, dan struktur.
-
Stake-Out:
Pemindahan titik
desain ke lapangan.
-
Pemetaan Lahan:
Pengukuran batas tanah
dan detail situasi.
-
Survei Jalan:
Pengukuran trase,
penampang, dan elevasi.
-
Jembatan dan Infrastruktur:
Pengukuran titik kontrol
dan pekerjaan engineering.
-
Pertambangan:
Pengumpulan data
survei area operasional.
Keunggulan Total Station Topcon OS-201
Secara keseluruhan,
kombinasi akurasi sudut 1″,
reflectorless hingga 1.000 meter,
prisma hingga 6.000 meter,
layar sentuh 3,5 inci,
software MAGNET Field,
serta proteksi IP65
menjadikan Topcon OS-201
pilihan untuk pekerjaan
survei presisi tinggi.
Selain itu,
EDM cepat, guide light,
memori internal 1GB,
dan antarmuka touchscreen
membantu meningkatkan
efisiensi kegiatan survei.
Oleh karena itu,
Topcon OS-201 cocok bagi
surveyor, kontraktor,
konsultan pemetaan,
dan perusahaan konstruksi
yang membutuhkan
instrumen pengukuran
profesional.
