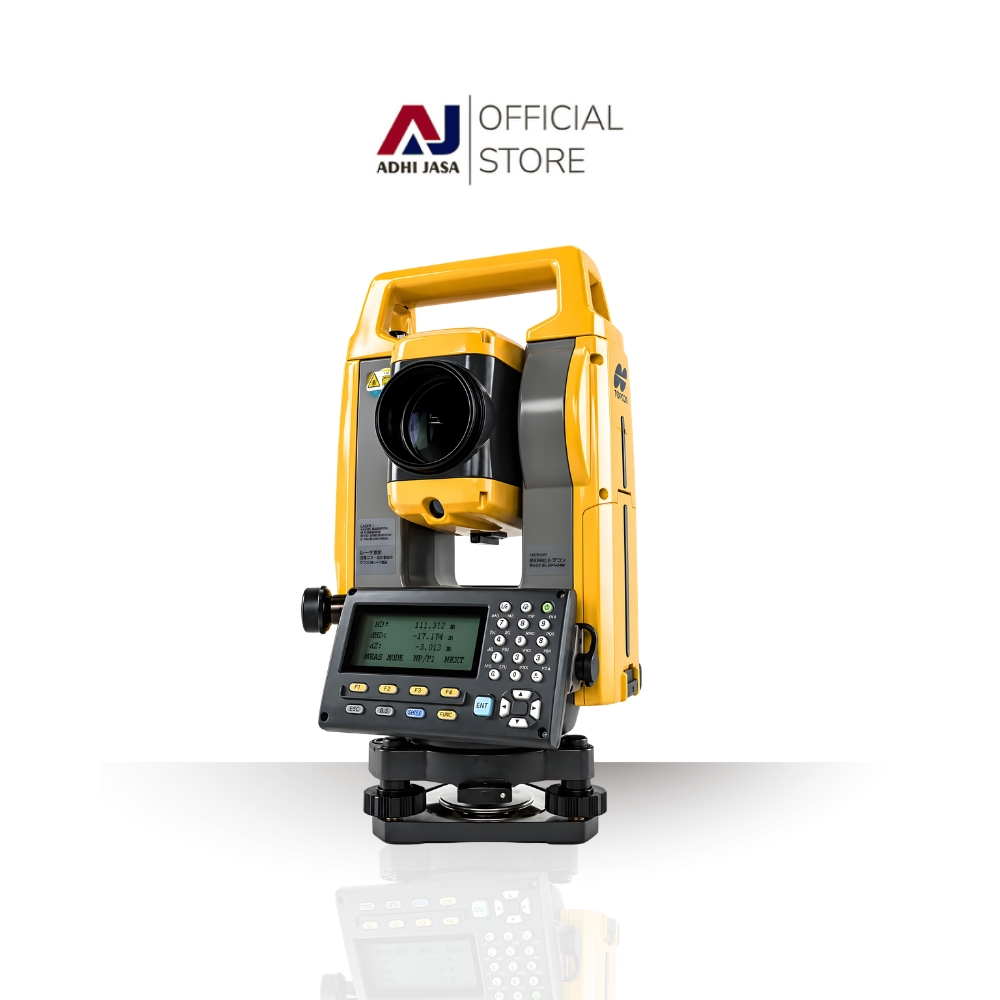

Total Station Topcon GM-105 Series

Membutuhkan Total Station profesional yang akurat, tangguh, dan mudah digunakan untuk pekerjaan survey maupun konstruksi? Total Station Topcon GM-105 Series merupakan Geodetic Measurement Station dengan akurasi sudut 5 detik, EDM cepat dan presisi, kemampuan reflectorless hingga 800 meter pada kondisi rata-rata dan hingga 1.000 meter pada kondisi baik, pengukuran prisma hingga 5.000 meter, dual-axis compensator, sistem operasi Linux, memori internal sekitar 50.000 titik, serta perlindungan IP66.

Kombinasi EDM jarak jauh, kompensator dua sumbu, aplikasi survey bawaan, penyimpanan data besar, dan daya tahan baterai panjang membuat Topcon GM-105 cocok digunakan untuk survey topografi, stake out konstruksi, pengukuran koordinat, survey jalan, boundary survey, cadastral survey, hingga berbagai pekerjaan engineering profesional.

Akurasi Sudut 5 Detik

Topcon GM-105 merupakan salah satu model dari GM-100 Series dengan akurasi pengukuran sudut sebesar 5″.

Akurasi tersebut cocok digunakan untuk berbagai pekerjaan survey umum, layout konstruksi, pengukuran detail, stake out, dan pekerjaan engineering lapangan.

Reflectorless hingga 1.000 Meter

Topcon GM-105 mampu melakukan pengukuran tanpa prisma atau reflectorless hingga 800 meter pada kondisi rata-rata.

Pada kondisi atmosfer yang baik, jangkauan reflectorless dapat mencapai hingga sekitar 1.000 meter.

Kemampuan reflectorless sangat membantu ketika mengukur:

• Dinding dan facade bangunan
• Struktur konstruksi
• Titik di seberang jalan
• Area dengan akses terbatas
• Objek yang sulit dipasangi prisma
• Area yang berbahaya untuk dijangkau langsung

Pengukuran Prisma hingga 5.000 Meter

Dengan menggunakan satu prisma, Topcon GM-105 mampu melakukan pengukuran jarak hingga sekitar 5.000 meter.

Pada kondisi atmosfer yang baik, jangkauan pengukuran menggunakan prisma dapat mencapai hingga sekitar 6.000 meter.

EDM Cepat dan Presisi

Topcon GM-105 menggunakan sistem EDM yang dirancang untuk memberikan pengukuran jarak secara cepat dan akurat.

• Reflectorless Accuracy: 2 mm + 2 ppm × D
• Prism Accuracy: 1.5 mm + 2 ppm × D
• Fine Measurement: sekitar 0,9 detik
• Rapid Measurement: sekitar 0,6 detik
• Tracking: sekitar 0,4 detik

Dual-Axis Compensator

Topcon GM-105 dilengkapi dual-axis compensator untuk membantu menjaga kestabilan pembacaan sudut ketika instrumen tidak berada dalam kondisi level sempurna.

Working range compensator mencapai sekitar ±6′, dengan collimation compensation yang dapat diaktifkan atau dinonaktifkan.

Telescope 30x

Topcon GM-105 menggunakan telescope dengan pembesaran 30x untuk membantu pengguna membidik target dengan jelas.

• Magnification: 30x
• Resolving Power: 2.5″
• Objective Aperture: 45 mm
• Field of View: 1°30′
• Minimum Focus: 1,3 meter
• Reticle Illumination: 5 tingkat brightness

Sistem Operasi Linux

Topcon GM-105 menggunakan Linux Operating System untuk menjalankan berbagai fungsi pengukuran dan aplikasi survey bawaan.

Sistem operasi ini mendukung workflow lapangan yang praktis untuk berbagai pekerjaan konstruksi dan survey.

Aplikasi Survey dan Konstruksi Bawaan

Topcon GM-105 telah dilengkapi berbagai aplikasi pengukuran langsung di dalam instrumen.

• REM Measurement
• 3D Coordinate Measurement
• Resection
• Stake Out
• Topography Observation
• Offset Measurement
• Missing Line Measurement
• Intersection
• Surface Area Calculation
• Route Surveying
• Point to Line

Memori Internal 50.000 Titik

Topcon GM-105 memiliki kapasitas memori internal sekitar 50.000 titik untuk menyimpan data hasil pengukuran.

Instrumen juga mendukung penggunaan USB flash memory hingga 32GB untuk penyimpanan dan transfer data tambahan.

Graphic LCD dan Keyboard Alphanumeric

Topcon GM-105 dilengkapi layar Graphic LCD 192 × 80 dots dengan backlight dan pengaturan contrast.

Instrumen memiliki keyboard alphanumeric dengan 28 tombol ber-backlight untuk membantu pengoperasian pada kondisi pencahayaan rendah.

Dual Display

Topcon GM-105 memiliki control panel pada kedua sisi instrumen, sehingga pengguna dapat mengoperasikan alat dari Face 1 maupun Face 2 dengan lebih praktis.

Bluetooth untuk Transfer Data

Topcon GM-105 mendukung Bluetooth wireless communication sebagai opsi untuk menghubungkan instrumen dengan controller atau perangkat lain yang kompatibel.

Jangkauan Bluetooth dapat mencapai sekitar 10 meter pada kondisi yang mendukung.

Guide Light untuk Stake Out

Topcon GM-105 dilengkapi Guide Light yang membantu operator prisma menemukan garis stake out dengan lebih cepat.

• Green LED: 524 nm
• Red LED: 626 nm
• Operating Range: 1,3 – 150 meter

Laser Pointer

Instrumen juga dilengkapi coaxial red laser pointer yang menggunakan EDM beam untuk membantu proses pembidikan target.

Baterai hingga 28 Jam

Topcon GM-105 menggunakan baterai rechargeable Li-ion BDC72.

Dengan penggunaan Eco Mode, baterai dapat digunakan hingga sekitar 28 jam.

Daya tahan tersebut membantu mengurangi kebutuhan pengisian ulang selama pekerjaan lapangan dalam durasi panjang.

IP66 untuk Kondisi Lapangan

Topcon GM-105 memiliki perlindungan IP66 terhadap debu dan air.

Instrumen dapat digunakan pada temperatur kerja sekitar -20°C hingga +60°C, sehingga cocok digunakan pada berbagai kondisi proyek lapangan.

Tabel Spesifikasi Teknis

Cocok untuk Berbagai Pekerjaan Survey

• Survey Topografi
• Stake Out Konstruksi
• Pengukuran Koordinat 3D
• Cross-Section Survey
• Elevation Stake
• Boundary dan Cadastral Survey
• Survey Jalan dan Infrastruktur
• Layout Bangunan
• Surface Area Calculation
• Route Surveying

Kesimpulan

Dengan kombinasi akurasi sudut 5″, reflectorless hingga 1.000 meter pada kondisi baik, prisma hingga 5.000 meter, dual-axis compensator, Linux OS, memori sekitar 50.000 titik, USB hingga 32GB, baterai hingga 28 jam, dan proteksi IP66, Total Station Topcon GM-105 menawarkan solusi pengukuran yang praktis, tangguh, dan efisien untuk pekerjaan survey serta konstruksi profesional.

Aplikasi survey bawaan, Guide Light, EDM jarak jauh, dan dual display membantu mempercepat workflow lapangan mulai dari pengukuran topografi, stake out, survey koordinat, hingga pekerjaan cadastral dan konstruksi.
