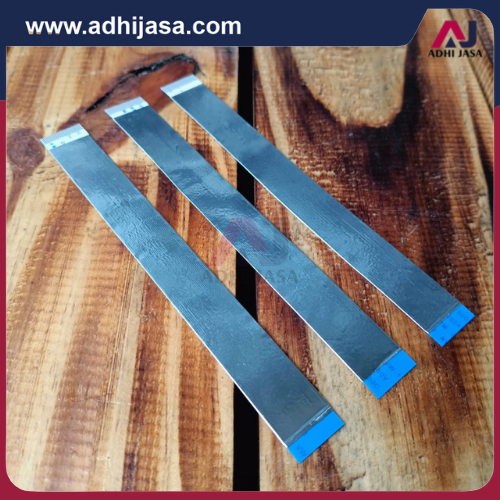

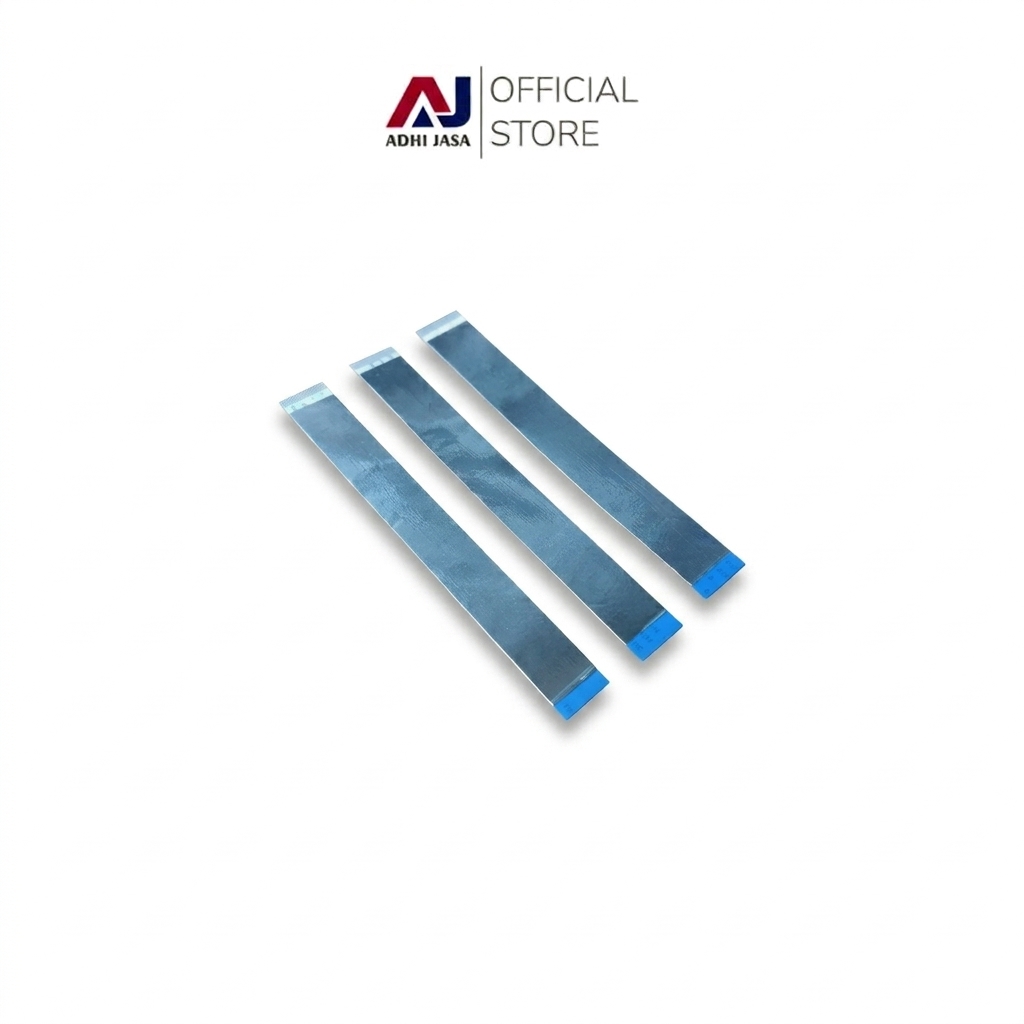

Kabel Data Flexible Flat Cable (FFC) Total Station Topcon

Membutuhkan suku cadang kabel interkoneksi internal dengan tingkat presisi konduktor tinggi untuk pekerjaan servis dan perbaikan Total Station?

Flexible Flat Cable (FFC) Total Station Topcon merupakan komponen kabel pita fleksibel profesional yang dirancang untuk memulihkan jalur transmisi data digital serta suplai tegangan rendah (DC) antar papan sirkuit di dalam instrumen ukur.

Selain itu, FFC Total Station Topcon dilengkapi konstruksi konduktor Tinned Flat Copper, kerapatan pin (*pitch*) presisi tinggi, lapisan proteksi EMI Shielding, serta penguat ujung konektor (*Blue PET Stiffener*) untuk membantu menjaga integritas sinyal internal alat.

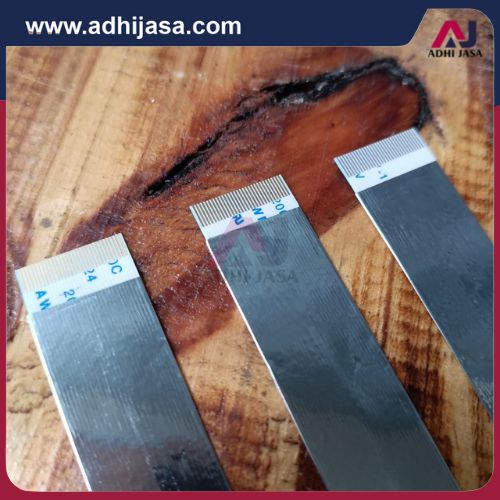

Keunggulan Konduktor Multi-Pin Presisi Tinggi

Salah satu fitur teknis unggulan Flexible Flat Cable Total Station Topcon adalah penggunaan konduktor tembaga pipih berlapis timah untuk menghantarkan sinyal elektrik secara stabil.

Kabel pita ini menghubungkan papan induk (*Mainboard / Mother PCB*), modul layar tampilan (*LCD Display Module*), dan panel kontrol papan ketik (*Keypad*).

Dengan demikian, distribusi sinyal grafis menuju layar LCD dan respons matriks tombol dapat berjalan tanpa jeda (*zero-lag*) serta akurat.

Kerapatan jarak antar jalur (*pitch*) yang presisi juga membantu mencegah risiko hubung singkat (*short circuit*) dalam berbagai kondisi operasional alat.

Desain Profil Ultra-Tipis untuk Ruang Sempit

FFC Total Station Topcon dilengkapi struktur Flat Ribbon Profile yang memungkinkan instalasi kabel melewati celah mekanis yang sangat sempit di dalam sasis.

Fitur ini membantu teknisi merutekan jalur kabel antar modul tanpa menghalangi komponen optik maupun mekanisme sumbu putar instrumen.

Contohnya, instalasi jalur kabel di balik casing panel layar ganda (*dual-side display*) pada bodi Total Station yang memiliki ruang tekukan terbatas.

Selain itu, fleksibilitas material film poliester dapat meningkatkan usia pakai suku cadang karena kabel tahan terhadap posisi tekukan statis jangka panjang.

Teknologi EMI Shielding untuk Kemurnian Sinyal

Lapisan EMI Shielding (*Electromagnetic Interference*) membantu mempertahankan kestabilan transmisi data internal ketika sirkuit elektronik Total Station bekerja secara simultan.

Dengan lapisan konduktif abu-abu ini, jalur sinyal memiliki proteksi tambahan terhadap gangguan gelombang elektromagnetik dari modul EDM (*Electronic Distance Measurement*).

Namun, kondisi kabel fleksibel bawaan pabrik dapat mengalami oksidasi atau patah jalur seiring bertambahnya umur pemakaian alat di lapangan.

Oleh karena itu, penggantian dengan unit kabel FFC baru yang terproteksi EMI tetap menjadi langkah krusial untuk mengembalikan tampilan layar dan fungsi tombol terbaik.

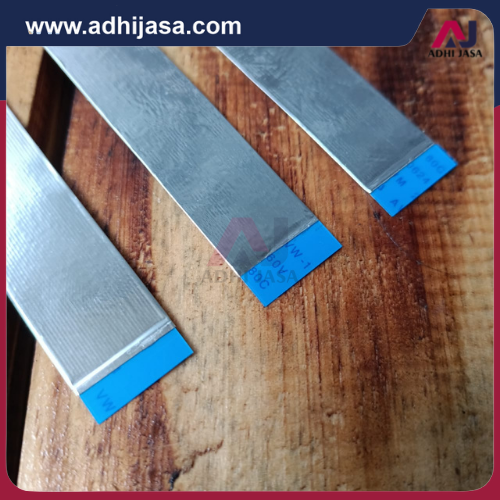

Penguat Ujung Konektor (Blue PET Stiffener)

Flexible Flat Cable Total Station Topcon memiliki ujung kontak pin terbuka yang diperkuat dengan plat poliester kaku berwarna biru (*Blue Stiffener*) pada kedua sisinya.

Ujung konektor dirancang kompatibel untuk soket PCB tipe ZIF (*Zero Insertion Force*) maupun LIF (*Low Insertion Force*) pada modul Topcon.

Selain itu, plat penguat membantu menjaga deretan pin tembaga tetap sejajar, tidak mudah terlipat saat insersi, dan terkunci rapat pada klip soket PCB.

Dengan demikian, teknisi kalibrasi dan servis dapat melakukan pemasangan komponen pengganti sesuai standar prosedur perakitan instrumen.

Tabel Spesifikasi Teknis FFC Total Station Topcon

Berikut spesifikasi teknis utama Flexible Flat Cable (FFC) Total Station Topcon sebagai referensi kebutuhan suku cadang perbaikan profesional.

Kelengkapan Paket FFC Total Station Topcon

Flexible Flat Cable Topcon dikemas secara khusus untuk menjaga struktur pita tetap rata dan terlindung dari tekukan tajam selama pengiriman.

Berikut rincian kelengkapan produk suku cadang yang dapat disesuaikan dengan penawaran penjualan ADHIJASA.

• ✅ Flexible Flat Cable (FFC) Total Station Topcon — Jumlah unit (pcs / set) sesuai varian paket yang dipilih
• ✅ Kemasan Pelindung Anti-Tekuk — Menjamin kondisi pin konektor tetap utuh dan presisi hingga tujuan

Prosedur Instalasi pada Soket ZIF PCB

Flexible Flat Cable Total Station Topcon dipasang langsung pada konektor ZIF yang terdapat di papan sirkuit utama maupun modul layar LCD.

Melalui mekanisme pengunci soket tersebut, teknisi cukup membuka tuas pengunci (*actuator latch*) sebelum memasukkan ujung kabel FFC secara sejajar.

Selain itu, penggunaan alat bantu seperti pinset antistatis (ESD) dapat mencegah kontaminasi minyak jari atau goresan pada permukaan pin konduktor.

Dengan demikian, proses penggantian suku cadang internal dapat dilakukan dengan alur kerja servis yang lebih aman, bersih, dan terstandarisasi.

Ketahanan Isolasi PET dan Anti-Delaminasi

FFC Total Station Topcon menggunakan laminasi film poliester (PET) yang ulet dan tahan terhadap suhu panas internal perangkat elektronik survei.

Daya rekat laminasi tingkat tinggi membantu melindungi jalur tembaga di dalamnya dari risiko mengelupas (*delaminasi*) serta paparan kelembapan.

Selain itu, dimensi ketebalan ujung kontak dibuat presisi untuk memastikan tekanan jepit yang merata di dalam soket konektor PCB.

Dengan bobot ultra-ringan dan presisi pabrikan, komponen ini siap mengembalikan keandalan perangkat keras Total Station Anda.

Aplikasi Perbaikan FFC Total Station Topcon

Flexible Flat Cable Total Station Topcon digunakan oleh teknisi instrumen geodetik untuk menangani berbagai indikasi kerusakan perangkat keras:

• Perbaikan Layar LCD Blank: Mengatasi tampilan layar mati total, berkedip, atau kontras hilang akibat jalur kabel pita putus.
• Penanganan Karakter Putus-Putus: Memulihkan piksel angka koordinat yang bergaris atau tidak terbaca penuh pada panel *display*.
• Servis Kegagalan Keypad: Memperbaiki tombol operasional yang macet atau tidak merespons input saat ditekan surveyor.
• Overhaul & Rekondisi Instrumen: Meremajakan kabel fleksibel lama yang sudah getas, kaku, atau korosi karena usia pemakaian.
• Persiapan Uji Kalibrasi: Memastikan seluruh fungsi antarmuka layar dan tombol berfungsi normal sebelum alat dikalibrasi.
• Stok Suku Cadang Laboratorium: Komponen cadangan esensial bagi *workshop* servis dan divisi pemeliharaan alat ukur.

FFC Total Station Topcon untuk Servis Profesional

Secara keseluruhan, kombinasi konduktor tembaga pipih berlapis timah, kerapatan pin presisi tinggi, lapisan proteksi EMI Shielding, penguat ujung konektor biru (*stiffener*), dan ketahanan isolasi poliester menjadikan Flexible Flat Cable (FFC) Total Station Topcon pilihan suku cadang yang tepat untuk mendukung perbaikan instrumen survei.

Oleh karena itu, komponen ini sangat cocok bagi teknisi servis alat ukur, laboratorium kalibrasi, perusahaan penyewaan alat survei, kontraktor konstruksi, dan pemilik Total Station Topcon yang mengutamakan kualitas perbaikan setara standar pabrikan.
